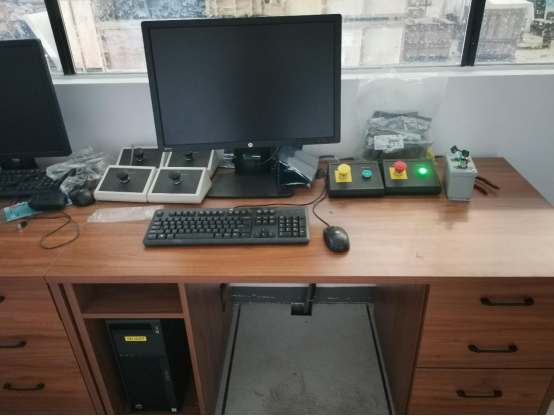

Hybrid Testing System
混合试验系统平台采用MTS公司的FlextTest 60控制器，并配备了Speedgod高速实时机、 OpenSees与Openfresco等混合试验软件；
平台硬件包括：1个50吨高性能动态作动器，2个10吨高性能动态作动器，30余个不同吨位的静态作动器；

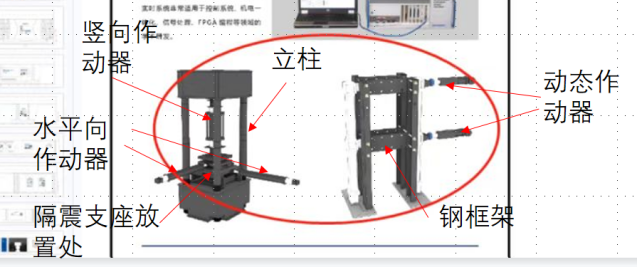

可以对钢结构、钢筋混凝土结构、桥梁结构、核电结构、电气设备、风力发电塔结构等进行混合试验和子结构混合试验；
混合试验系统可以配套国内目前规模最大的地震模拟振动台台阵之一：2个4m×4m 和1个8m×10m 的3台阵系统，进行振动台台阵混合试验和振动台与作动器协同混合试验；
混合试验系统还可以基于配套的万吨级隔减震多元试验系统进行大型减隔震结构的子结构混合试验。

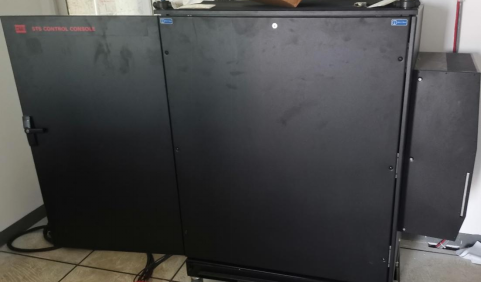

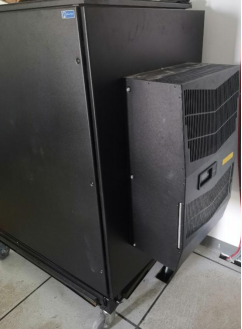

【FlextTest60控制器】
FlexTest 60控制器是MTS公司一款经典的疲劳试验机控制器，可以进行各种动静态试验，并可以与高速实时机Speedgod配合进行实时混合试验。

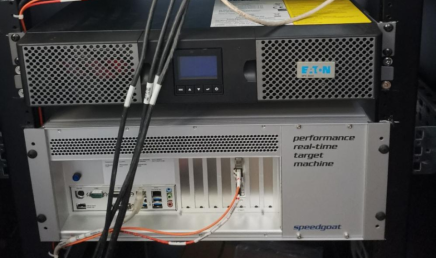

【Speedgod高速实时机】
Speedgod高速实时机以更快的速度来进行数值模型计算和分析，并为混合试验应用开发新技术。Speedgod高速实时机非常适用于混合试验的数值求解和控制系统、信号处理、FPGA编程等领域的研发。
【50吨高性能动态作动器】
设备名称 Test System |
50吨高性能动态作动器 50tDynamicActuator |
性能参数 Performance Specification |
试验频率：0.1-20Hz Test frequency：0.1-20Hz 载荷能力：+/-500kN Load Capacity: +/-500kN 行程：750mm(+/-375mm) Stroke:750mm(+/-375mm) |
【10吨高性能动态作动器】
设备名称 Test System |
10吨高性能动态作动器 10tDynamicActuator |
性能参数 Performance Specification |
试验频率: 0.1-80Hz Test frequency：0.1-80Hz 载荷能力：+/-100kN Load Capacity: +/-100kN 行程：500mm(+/-250mm) Stroke:500mm(+/-250mm) |
【T型反力墙】
设备名称 Test System |
大型反力墙加载系统 Reaction Wall Loading System |
性能参数 Performance Specification |
T型反力墙，宽31.9米，长32.0米，墙高18.5米 T-shaped reaction wall, 31.9m width, 32.0m length, 18.5m height 设计荷载下墙顶位移角：1.5/10000 TOP displacement angle of the wall under design load :1.5/10000 墙体和台座单个锚孔拉压最大荷载：100吨 Maximum tension and compression load of individual anchor hole for walls and pedestals ：100 tons |
制造商 Manufacturer |
北京富力通达科技有限公司 Beijing Fuli Tongda Technology Co., Ltd |
